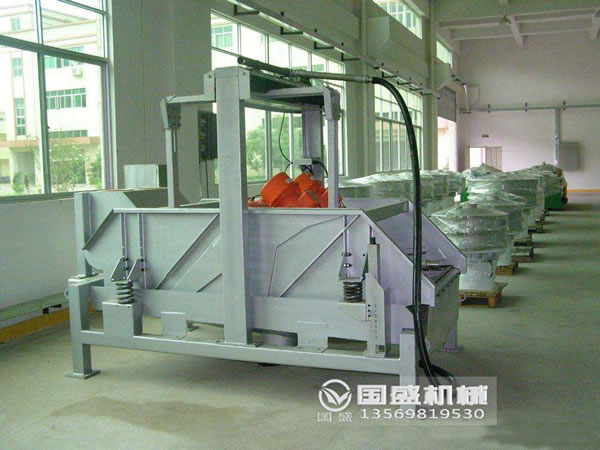

紙漿振動篩

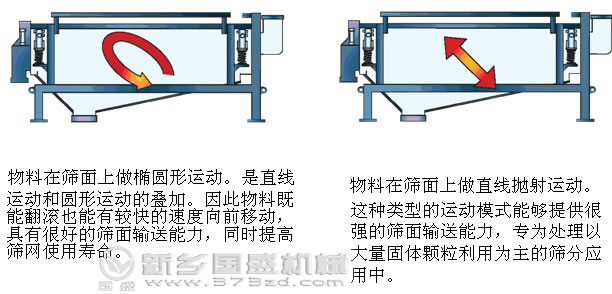

  專門針對紙漿分離而研發的一種多形運動模式紙漿振動篩。具有橢圓形和直線形兩種不同的運行模式，能夠根據固體含量的變化作出相對應的調整。采用預張緊篩網網布具有高粘力，耐酸堿，高硬度和高耐磨度的特殊配方膠水，在嚴格的張網工藝制作下將網布粘合在矩形網框上，確保篩網的網面張力一致。這種獨特的工藝使得篩網的處理效率和使用壽命得到極大的提高，同時篩網的更換輕松簡單，幾分鐘就能完成換網工作。

產品優勢

  1、造紙行業施膠回流篩分應用十分成功，不僅解決了漏料、堵網、費料等諸多行業頑疾，還開創了全自動無人值守的設備應用先河，大大降低了企業的人力、物力和管理成本，同時提供穩定高效的處理效果，是造紙業施膠回流篩分和涂料篩分的首選設備。
       2、國盛長紙漿振動篩擁有2.6平方米直線篩分面積，篩分更徹底、排渣更干凈。配備全自動噴淋系統，自動清洗網面，保持篩面清潔，延長篩網壽命，確保篩分高效率。
       3、120立方/小時大流量設計，在滿足常見的施膠回流量同時可以提供過濾精度。
       4、國盛紙漿振動篩在造紙行業應用非常廣泛它能夠節省能耗，清水，纖維，化學添加劑和廢水處理等方面的開支。獨特的結構設計能夠確保噴淋噴嘴不易堵塞，從而使篩網保持清潔狀態，減少濾液損失和延長篩網壽命，一般來說，只需要半年時間，即可回收設備的投入成本。
       5、2.8KW的整機能耗，綠色環保。

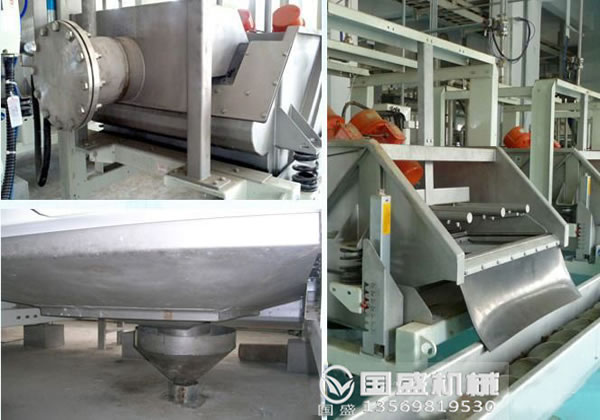

紙漿振動篩結構

  1、設備安裝四張2*4英尺預張緊篩板
       2、四張不銹鋼篩網，篩網目數為60目（234微米開孔），篩網固定處帶有橡膠密封條，每張篩網由兩塊可快速移除的滑塊固定，更換篩網極其簡單方便。
       3、3個全封閉式振動電機（2個1.2千瓦，1個0.4千瓦），馬達轉速為1420轉/分種，380伏/3相/50赫茲。
       4、出料端可通過兩個液壓支撐裝置調節出口斜度，調節范圍為升高或降低3個刻度。
       5、316不銹鋼結構的防溢流進料箱，10英寸的法蘭結構連接口（可根據現有管道訂制）
       6、設備支架為304不銹鋼鋼材質，過篩后物料收集斗為316不銹鋼材質，底部帶出料口。
       7、設備凈重約為3450磅（1565公斤）
       8、離設備工作3英寸遠的地方噪音大小為75分貝。
       9、一個防水的控制電箱，可控制設備的啟停（直線和橢圓兩種運動模式的切換）
       10、一套移動式噴淋系統。
       11、篩板壓塊是一種簡單而且可靠的壓緊方式。這種方式不像其他壓緊方式需要額外的動力或壓縮空氣 輕易地固定槽并固緊篩網，拆卸和安裝都特別方便。

技術參數

項目	參數
型號	VTS-MM4S
處理量(立方/小時)	70~110
工作模式	直線運動、橢圓運動模式
篩網數量	四張矩形預張緊篩網
篩網目數(目)	2~325，316不銹鋼材質
有效篩分面積(平方米)	約2.7
振動電機(千瓦)	兩臺1.2、一臺0.4
前端出料口可調(度)	-3~+3
移動噴淋系統（選配）	可設定間斷噴淋或者連續噴淋

 注：以上紙漿振動篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

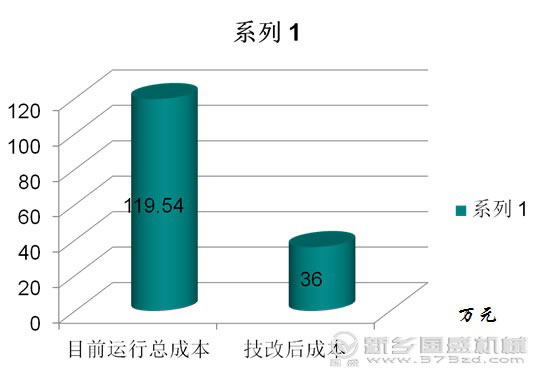

成本對比

  現狀：企業每月用去篩網200目273平方米，100目117平方米，合計每年約91.26萬元。
       解決：采用預張篩網，壽命至少一個月，根據物料及目數不同，一般3-6個月更換一次篩網，每年合計9-10萬元，節約80多萬，同時節約時間，提高生產效率。

       現狀：清洗每班必須有兩名員工操作，每人每月1500元，每年工資為10.8萬。
       解決：長方型篩分機選配自動噴淋清洗系統，可以設置定時清洗篩網，每年為客戶節約員工工資9-10萬元。同時節約水資源，增加篩網使用壽命。

       現狀：按當前涂料計算成本，每班清洗兩次，每次浪費10千克，每年損失7.63萬元，特種紙?jiān)黾訐p失11.44萬元。
       解決：采用自動噴淋裝置后，可設定定時噴淋間隔，在不影響涂料濃度前提下，有效延長停機間隔，降低涂料浪費。

       現狀：每月更換一次振動篩底網，5個上料站，用去不銹鋼網27.3平米，每年成本為6.39萬元。
       解決：預張緊篩網不需要底網，結構上自帶加強筋，而且篩架可以重復使用，使用成本大大降低！

       現狀：電機及設備維護費用較高且容易出現故障。
       解決：新科炬長方形篩分機采用國際知名合資品牌電機，性能可靠，能源消耗少，故障率低。

       現狀：從下料口出料口全部裸露在空氣中，存在較大風險，造成刮刀線紙病，引起客訴，且有刮刀磨損，縮短刮刀壽命，甚至直接下機。
       解決：新科炬長方形篩分機過篩后收集料斗設計緊湊，正常狀態下不會有異物進入，將造成后續工藝異常的風險降至較低。

行業應用

  1、紙漿振動篩在紙漿與造紙業內的應用包括：篩分黏膠、淀粉溶液、紙涂層、淀粉漿篩分；從凈水和廢水中去除紙漿與其他污染物；粗篩和篩分木片。
       2、目前紙漿振動篩都在某些全球較大的造紙廠安裝。這些篩分機使用 50 至200目的篩網，每分鐘可篩濾出 30 加侖品質一致的涂料 - 每天足以涂覆 2100 英里的紙 張。
