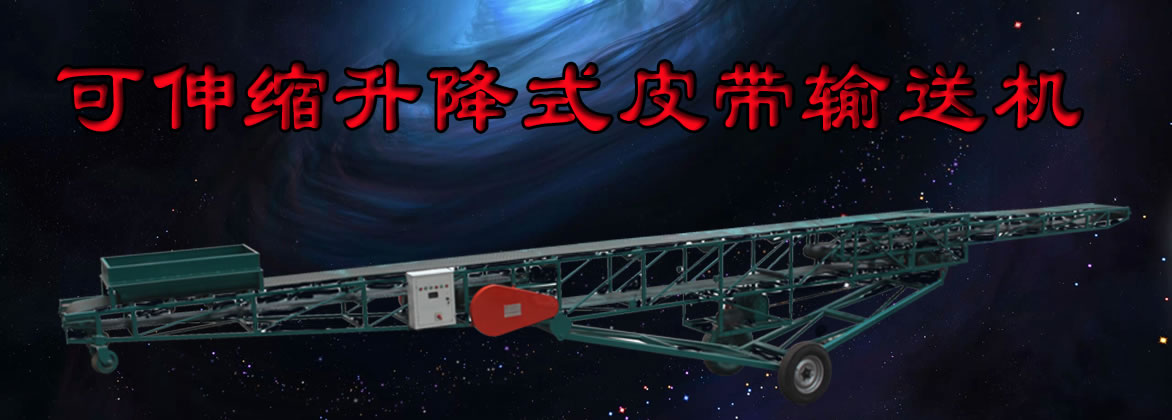

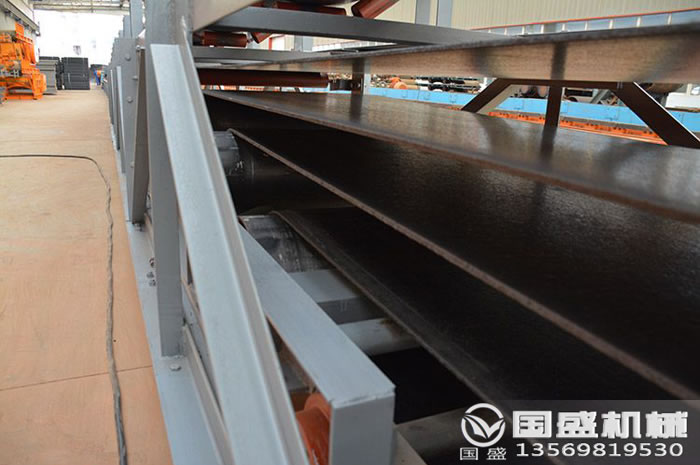

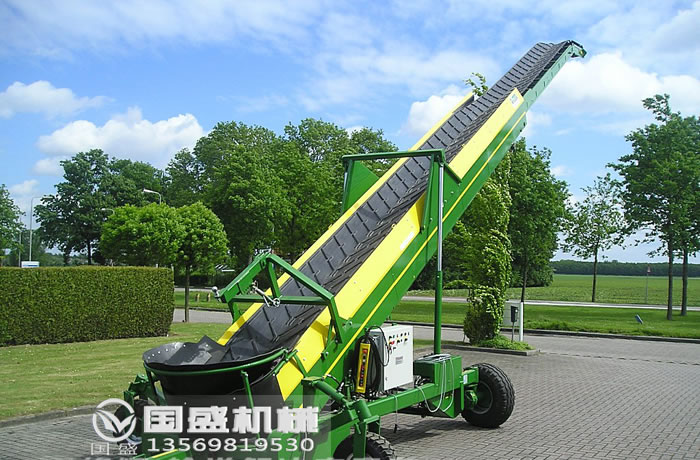

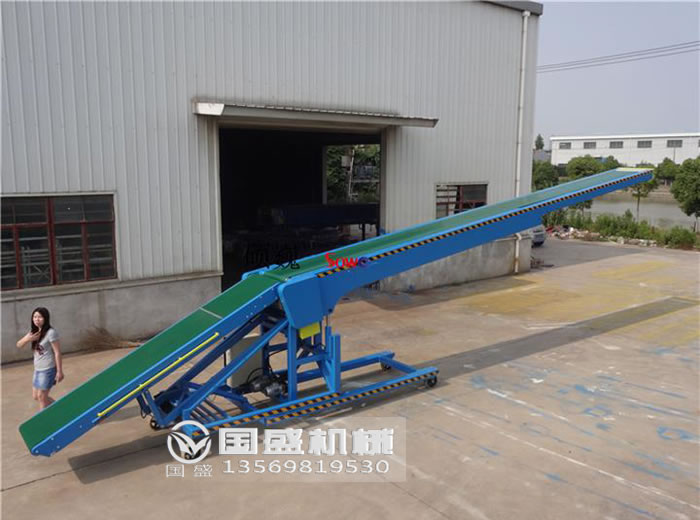

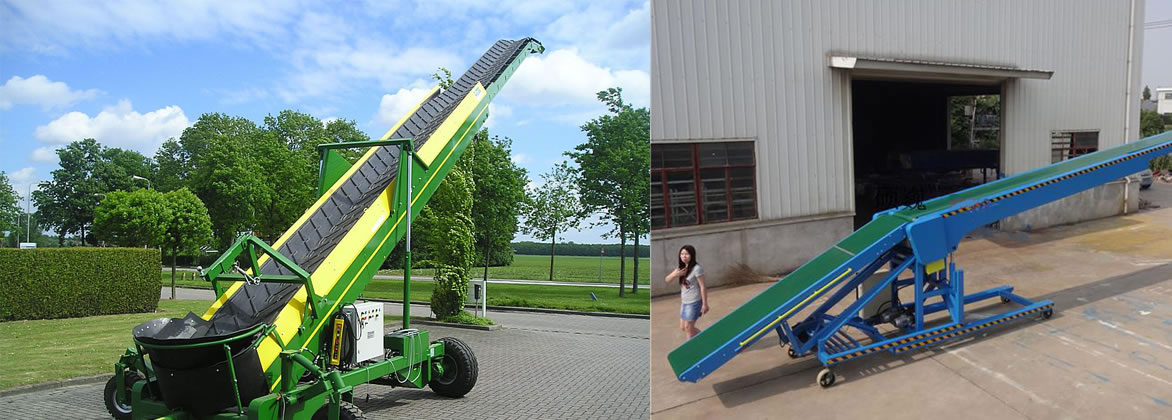

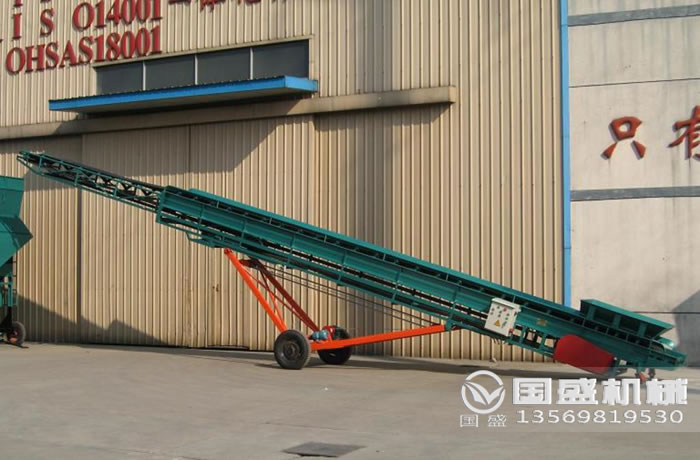

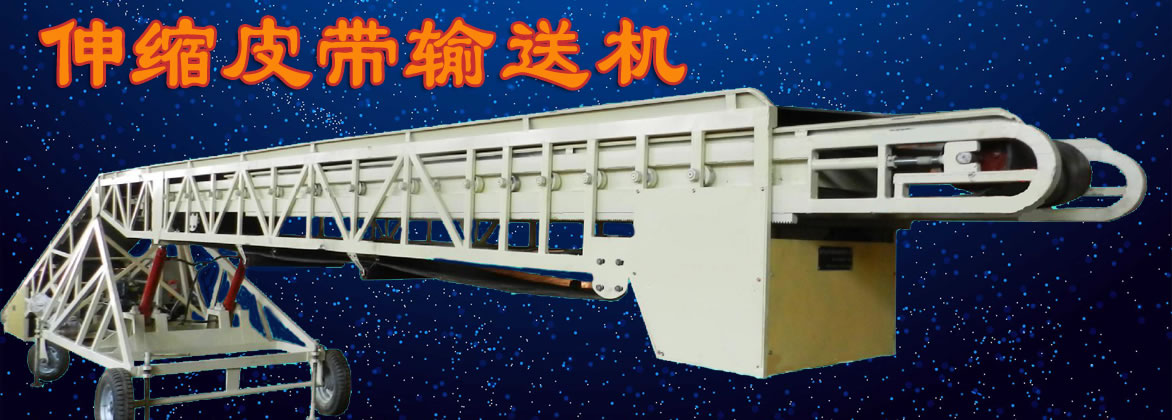

伸縮皮帶輸送機簡介
伸縮皮帶輸送機是一種具有伸縮性能，運送距離可在一定范圍內隨意調整的皮帶輸送機。該機通過同一條輸送帶完成調距輸送作業，其輸送距離的改變是依靠固定機架和伸縮機架相對移動而實現的，當伸縮機架伸出或縮回時，輸送機的傳輸長度即可隨之改變，該機結構緊湊、控制靈活、具有靈活連續的可調性，且輸送帶面平滑無障，正反向運轉可隨時變換。
伸縮皮帶輸送機兩端均裝有控制按鈕，操作方便。伸縮機前端設安全裝置，靈敏度高。該機根據用戶需要，可配備計數顯示功能，規范操作、計數顯示數據正確無誤。
產品特點
1.伸縮皮式帶輸送機操作非常方便。設備實現頭、尾兩端的雙點控制，操作者可以按照自己的要求隨時控制輸送機的長度，隨時調整輸送機端部的高度，使設備端部使用保持直達貨物裝卸部位。
2.設計獨特，操作、維護方便，穩定性好，壽命長。
3.緩沖防撞裝置，確保人機安全（選配）。
4.可選配橫移裝置，一臺更抵多臺使用
5.采用激光和數控加工，經精密裝配，制造工藝精湛。
6.無線控制技術，徹底消除因頻繁伸縮引起的線路故障。
伸縮皮帶輸送機原理
可伸縮帶輸送機和普通皮帶輸送機一樣是以皮帶作為牽引撐載機構的連續運輸設備。它利用皮帶多次折返和收放的原理調節長度，當張緊車向機尾一端移動時，皮帶進入貯帶裝置內，機尾在絞車牽引下回縮；反之則機尾延伸，從而使輸送機具有可伸縮的性能，以適應前進或后退式長壁采煤順槽輸送和巷道掘進運輸?shù)男枰?dāng)張緊車到達軌道的終端時，就需要收掉或接入一卷皮帶，使輸送機繼續具有伸縮的性能。
伸縮帶輸送機分為固定部分和非固定部分兩大部分，固定部分由機頭傳動裝置、貯帶裝置、張緊裝置、軟啟動器、制動器等組成，非固定部分由無螺栓連接的快速拆裝支架及機尾組成。
技術參數
|
型號 |
輸送量(t/h) |
帶寬 |
帶速(m/s) |
電機功率 |
儲帶長度 |
托輥直徑 |
*大輸送距離 |
|
DSJ65/20/2x22 |
200 |
650 |
1.6 |
2x22 |
50/100 |
Φ89 |
600 |
|
DSJ65/20/2x40 |
200 |
650 |
2.0 |
2x40 |
50/100 |
Φ89 |
600 |
|
DSJ80/40/2x40 |
400 |
800 |
2.0 |
2x40 |
50/100 |
Φ89 |
800 |
|
DSJ80/40/2x55 |
400 |
800 |
2.0 |
2x55 |
100 |
Φ89 |
800 |
|
DSJ80/40/2x75 |
400 |
800 |
2.0 |
2x75 |
100 |
Φ108 |
1000 |
|
DSJ100/63/125 |
630 |
1000 |
2.0 |
125 |
100 |
Φ108 |
1000 |
|
DSJ100/63/2x75 |
630 |
1000 |
2.0 |
2x75 |
100 |
Φ108 |
1000 |
|
DSJ100/80/160 |
800 |
1000 |
2.5 |
160 |
100 |
Φ108 |
1000 |
|
DSJ100/80/2x110 |
800 |
1000 |
2.5 |
2x110 |
100 |
Φ108 |
1000 |
|
DSJ100/100/2x125 |
100 |
1000 |
3.15 |
2x125 |
100 |
Φ108 |
1200 |
|
DSJ100/120/3x200 |
1200 |
1000 |
3.15 |
3x200 |
100 |
Φ133 |
1800 |
|
DSJ100/150/2x315 |
1500 |
1000 |
4.0 |
2x315 |
100 |
Φ133 |
2000 |
|
DSJ100/120/2x200 |
1200 |
1000 |
3.15 |
2x200 |
100 |
Φ133 |
1000 |
|
DSJ100/150/2x250 |
1500 |
1000 |
3.15 |
2x250 |
100 |
Φ133 |
800 |
|
DSJ100/150/2x355 |
1500 |
1000 |
4.0 |
2x355 |
100 |
Φ133 |
800 |
|
DSJ120/100/2x200 |
1000 |
1200 |
3.15 |
2x200 |
100 |
Φ133 |
1000 |
|
DSJ120/150/2x315 |
1500 |
1200 |
3.15 |
2x315 |
100 |
Φ133 |
1000 |
|
DSJ120/200/3x315 |
2000 |
1200 |
3.15 |
3x315 |
100 |
Φ133 |
800 |
|
DSJ120/200/2x400 |
2000 |
1200
|
3.15 |
2x400 |
100 |
Φ133 |
1000 |
操作規程
1.合上總電源開關，檢查設備電源是否正常送入且電源指示燈是否亮。正常后進行下一步操作。
2.合上各回路的電源開關，檢查是否正常。正常狀態下為：設備不動作，皮帶輸送機運行指示燈不亮，變頻器等設備的電源指示燈亮，變頻器的顯示面板顯示正常（無故障代碼顯示）。
3.按照工藝流程依次啟動各電氣設備，上一個電氣設備啟動正常后（電機或其他設備已達到正常速度、正常狀態）再進行下一個電氣設備的啟動。在皮帶輸送機運行中，必須遵守被輸送物品設計中物品的規定，遵守皮帶輸送機的設計能力。其次，要注意各類人員不得觸及皮帶輸送機的運動部分，非專業人員不得隨意接觸電氣元件、控制按鈕等。 *后，在皮帶輸送機運行中不能對變頻器后級斷路，如確定維修需要，則必須在停止變頻運行的情況下才能進行，否則可能損壞變頻器。伸縮皮帶輸送機運行停止 ，按下停止按鈕待系統全部停止后方能切斷總電源。
設備特征
1.除轉載機尾有一搭接長度可供工作面快速推進外，通過收放皮帶裝置和貯帶裝置也可使機身得到伸長和縮短，從而能較有效地提高順槽運輸能力，加快回采和掘進進度。
2.全機所用的槽形托輥、平托輥、換向滾筒（機頭卸載滾筒除外）尺寸規格統一，都可通用互換。
3.設置在機頭的皮帶張緊裝置采用電絞車拖動，安裝有張力指示器，用于觀察和調節皮帶的張緊度。
4.非固定部分的機身，采用無螺栓連接的快速可拆支架，結構簡單，拆裝方便，勞動強度低，操作時間短。
5.傳動卷筒外層包膠，摩擦系數大，初張力小。
6.輸送機的電氣設備具有隔爆性能(可選擇)，可用于有煤塵及瓦斯的礦井。
產品維護
1.在正常情況下，輸送機要求空載啟動，并避免短時頻繁啟動。
2.必須經常檢查液力偶合器有無漏液現象，定期檢查充液量是否合適及時調正補充。
3.傳動滾筒處如有尖叫聲，說明膠帶打滑，應檢查膠帶是否張緊。
4.膠帶接頭應經常檢查，發現有破損處應及時割除重做，重做時應保證割口與膠帶中心線垂直。
5.調正好清掃器和各改向滾筒的刮煤板，及時清理刮煤板上的堆煤粘煤。
6.經常檢查托滾是否轉動，及時的檢查和更換。
7.經常檢查運行各處膠帶跑偏情況，及時調整。
8.供張緊車支撐小車與轉載機行走的軌面上，不允許有雜物存在，經常檢查清理影響輸送機運轉的障礙物。
